Khi tiến hành xây dựng hoặc cải tạo một ngôi nhà, bản vẽ thiết kế đóng vai trò quan trọng như một bản hướng dẫn chi tiết cho quá trình thi công. Việc đọc và hiểu bản vẽ không chỉ giúp bạn nắm rõ cấu trúc, bố cục của ngôi nhà mà còn đảm bảo rằng các yếu tố kỹ thuật, thẩm mỹ được triển khai đúng theo mong muốn. Tuy nhiên, đối với nhiều người, việc tiếp cận và hiểu bản vẽ thiết kế nhà có thể gặp nhiều khó khăn do tính chất phức tạp và kỹ thuật của nó. Bài viết này sẽ cung cấp những yếu tố quan trọng giúp bạn đọc bản vẽ thiết kế nhà dễ dàng hơn.

1. Tầm quan trọng của việc đọc và hiểu bản vẽ thiết kế nhà

Bản vẽ thiết kế nhà không chỉ là công cụ giúp kiến trúc sư truyền tải ý tưởng của mình mà còn là tài liệu hướng dẫn chi tiết quá trình thi công. Việc nắm vững cách đọc bản vẽ sẽ giúp gia chủ hiểu rõ về cấu trúc, phân chia không gian, hệ thống kỹ thuật của ngôi nhà, từ đó đưa ra những điều chỉnh phù hợp ngay từ giai đoạn thiết kế.

Khi hiểu rõ bản vẽ, gia chủ có thể dễ dàng theo dõi và giám sát quá trình thi công, đảm bảo rằng công trình đang được thực hiện đúng theo ý tưởng ban đầu. Điều này cũng giúp tránh những hiểu lầm không đáng có giữa gia chủ và nhà thầu, từ đó nâng cao chất lượng công trình và đảm bảo thời gian hoàn thành dự án.

2. Yếu tố giúp bạn đọc bản vẽ thiết kế nhà dễ dàng hơn

2.1 Hiểu về các loại bản vẽ thiết kế

Trước tiên, để đọc bản vẽ thiết kế nhà một cách hiệu quả, bạn cần hiểu về các loại bản vẽ thường gặp trong quá trình thiết kế thi công nhà ở. Các loại bản vẽ bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ điện nước và bản vẽ nội thất. Mỗi loại bản vẽ sẽ cung cấp thông tin chi tiết về các khía cạnh khác nhau của ngôi nhà.

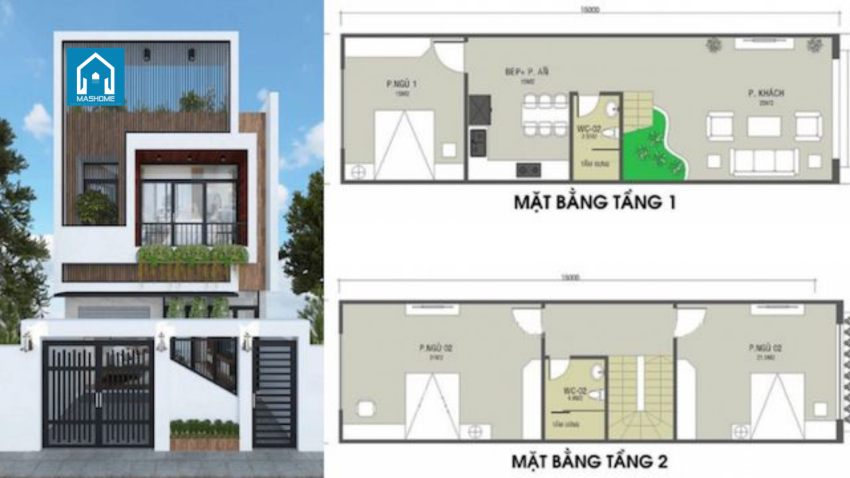

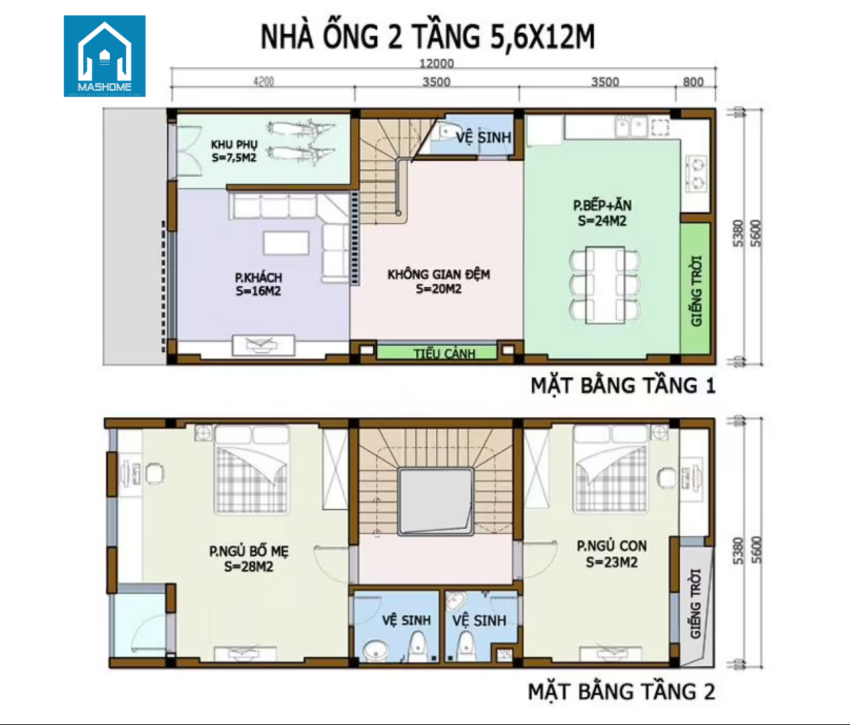

• Bản vẽ kiến trúc: Cung cấp cái nhìn tổng quan về thiết kế không gian, hình dạng và cách phân chia các phòng, cửa sổ, cửa ra vào, mái, cầu thang,…
• Bản vẽ kết cấu: Chi tiết về các thành phần chịu lực của ngôi nhà như móng, cột, dầm, sàn, giúp bạn hiểu rõ cách công trình được xây dựng và chịu tải.
• Bản vẽ điện nước: Cung cấp thông tin về hệ thống điện, nước trong nhà, bao gồm vị trí lắp đặt, đường ống dẫn, công tắc, ổ cắm và các thiết bị điện nước khác.
• Bản vẽ nội thất: Mô tả cách bố trí nội thất trong nhà, giúp bạn hình dung được không gian sống sau khi hoàn thiện.

2.2 Nắm rõ các ký hiệu và chú thích trên bản vẽ

Ký hiệu và chú thích là những yếu tố quan trọng trong bản vẽ thiết kế. Để đọc hiểu bản vẽ một cách chính xác, bạn cần nắm rõ ý nghĩa của các ký hiệu này. Thông thường, các bản vẽ thiết kế nhà sẽ sử dụng các ký hiệu quốc tế hoặc theo tiêu chuẩn của quốc gia để biểu thị các thành phần và vật liệu xây dựng.

• Ký hiệu về kết cấu: Bao gồm ký hiệu cột, dầm, sàn, trụ và các thành phần chịu lực khác.
• Ký hiệu về cửa: Gồm các ký hiệu cửa ra vào, cửa sổ, cửa lùa, cửa kính,…
• Ký hiệu về hệ thống điện nước: Bao gồm vị trí các ổ cắm, công tắc, đèn, bồn nước, đường ống nước,…

Nắm rõ các ký hiệu này sẽ giúp bạn dễ dàng hình dung được cách bố trí và cấu trúc của ngôi nhà trong thực tế.

2.3 Làm quen với tỷ lệ và kích thước

Tỷ lệ và kích thước là yếu tố quan trọng khác trong bản vẽ thiết kế nhà. Mỗi bản vẽ đều có tỷ lệ riêng, biểu thị mối quan hệ giữa kích thước thực tế và kích thước trên bản vẽ. Hiểu rõ tỷ lệ sẽ giúp bạn dễ dàng tính toán kích thước thật của các phòng, cửa, cầu thang,…

Ví dụ: nếu bản vẽ có tỷ lệ 1:100, tức là 1 đơn vị đo trên bản vẽ tương đương với 100 đơn vị đo thực tế. Bằng cách làm quen với tỷ lệ này, bạn có thể dễ dàng chuyển đổi kích thước trên bản vẽ thành kích thước thực tế, từ đó có cái nhìn chính xác về không gian và các chi tiết trong nhà.

2.4 Sử dụng phần mềm hỗ trợ đọc bản vẽ

Hiện nay, có nhiều phần mềm hỗ trợ việc đọc và hiểu bản vẽ một cách dễ dàng hơn, chẳng hạn như AutoCAD, SketchUp, Revit,… Những phần mềm này cho phép bạn xem bản vẽ dưới dạng 3D, giúp hình dung rõ ràng hơn về không gian và cấu trúc của ngôi nhà.

Phần mềm cũng cung cấp các công cụ đo lường, tính toán và chỉnh sửa bản vẽ, giúp bạn dễ dàng điều chỉnh các chi tiết theo ý muốn. Sử dụng phần mềm hỗ trợ đọc bản vẽ cũng giúp bạn tiết kiệm thời gian và nâng cao hiệu quả trong quá trình theo dõi và giám sát công trình.

2.5 Tham khảo ý kiến chuyên gia

Nếu bạn không có kinh nghiệm hoặc cảm thấy khó khăn trong việc đọc bản vẽ thiết kế, tham khảo ý kiến của các chuyên gia là một lựa chọn hợp lý. Các kiến trúc sư, kỹ sư xây dựng hoặc nhà thầu có kinh nghiệm sẽ giúp bạn giải thích các chi tiết phức tạp trong bản vẽ, đồng thời đưa ra những lời khuyên hữu ích về thiết kế và thi công.

Việc hợp tác với các chuyên gia không chỉ giúp bạn nắm rõ hơn về bản vẽ mà còn đảm bảo quá trình thi công diễn ra suôn sẻ và đạt chất lượng cao nhất.

Việc đọc và hiểu bản vẽ thiết kế nhà là một kỹ năng quan trọng giúp bạn quản lý và kiểm soát quá trình xây dựng một cách hiệu quả. Bằng cách nắm rõ các ký hiệu, hiểu rõ các loại bản vẽ, sử dụng công cụ hỗ trợ và tham khảo ý kiến chuyên gia, bạn sẽ dễ dàng đọc hiểu bản vẽ thiết kế nhà và đảm bảo rằng ngôi nhà của bạn được xây dựng đúng với mong muốn và yêu cầu. Hãy dành thời gian rèn luyện kỹ năng này để có thể tham gia tích cực vào quá trình xây dựng và tạo dựng ngôi nhà mơ ước của mình.
